Nietypowa konstrukcja stalowa na wymiar – automatyczna klapa schodowa

Nie każdy problem da się rozwiązać produktem wybranym z katalogu. Czasem konstrukcja musi zmieścić się w istniejącym otworze, poruszać w określony sposób i współpracować z otoczeniem, którego nie można przebudować. Automatyczna klapa schodowa jest dobrym przykładem takiego zadania: stalowa rama, ruchomy element i mechanizm podnoszenia tworzą rozwiązanie przygotowane dla konkretnego miejsca.

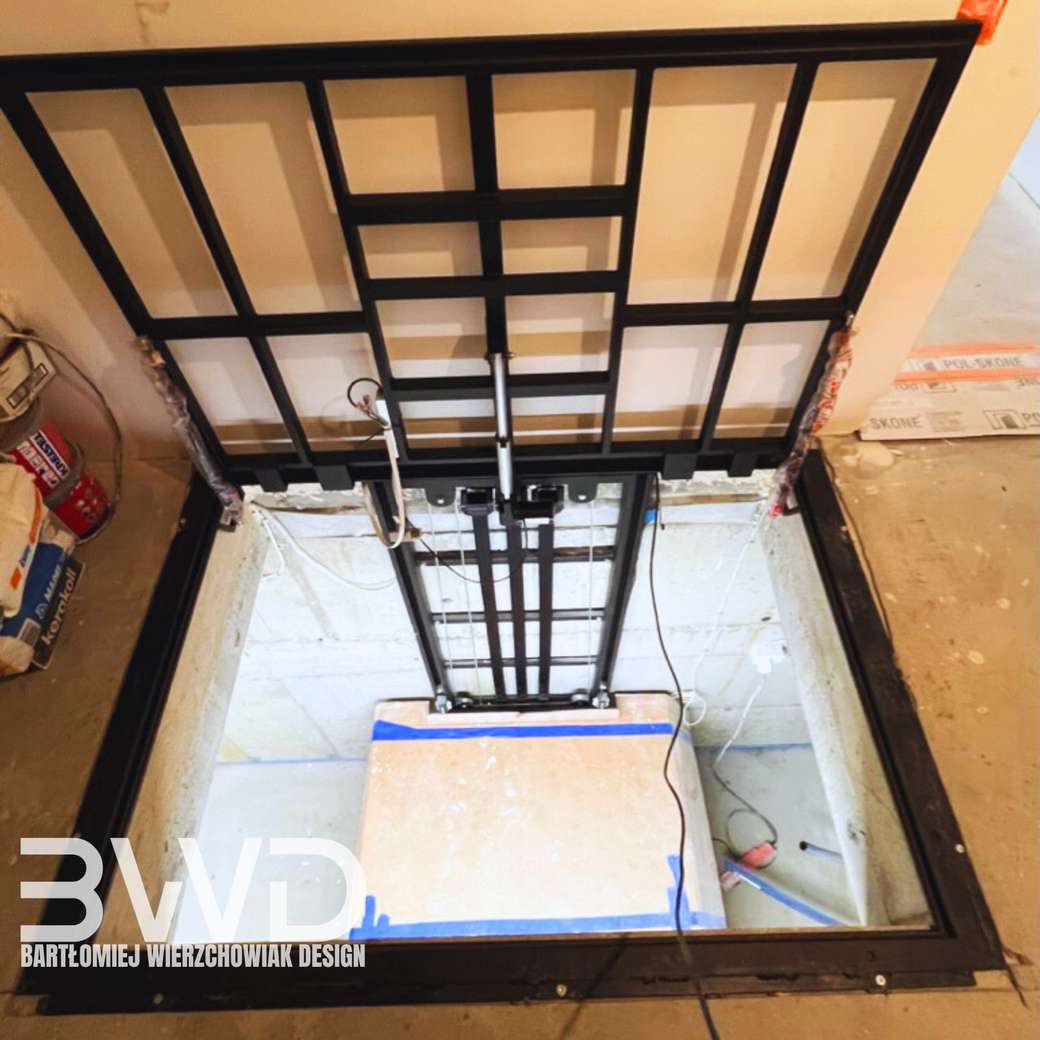

Zdjęcia pokazują klapę nad otworem schodowym w pozycji otwartej, konstrukcję od spodu oraz sterowanie mechanizmem. Nie nazywamy realizacji windą ani podnośnikiem osobowym. Nie mamy również podstaw do opisywania jej udźwigu, wymiarów, zastosowanych profili, mocy urządzeń czy systemów bezpieczeństwa. Potwierdzony zakres to automatyczna klapa schodowa z mechanizmem podnoszenia.

Problem: gotowe rozwiązanie nie pasuje do miejsca

Przy nietypowej konstrukcji punktem wyjścia nie jest model produktu, lecz funkcja. W tym przypadku element ma otwierać i zamykać strefę nad schodami. Musi pracować w ograniczonej przestrzeni i poruszać się w sposób zgodny z geometrią otworu. Zdjęcia od góry i od dołu dobrze pokazują, jak duże znaczenie ma dopasowanie ramy oraz mechanizmu.

Taki projekt wymaga zebrania danych o miejscu. Same wymiary szerokości i długości mogą nie wystarczyć. Liczą się przeszkody, kierunek ruchu, sposób dostępu, podłoże lub ściany przeznaczone do mocowania oraz elementy, które znajdują się pod i nad konstrukcją.

Na tym etapie nie warto deklarować konkretnego mechanizmu bez analizy. Najpierw trzeba ustalić, co ma się poruszać, w jakim zakresie i w jakich warunkach. Dopiero potem można ocenić wykonalność i przygotować rozwiązanie.

Od opisu działania do konstrukcji

Ścieżka współpracy przy realizacji stalowej na wymiar różni się od zamówienia typowego elementu. Klient może zacząć od prostego opisu problemu, zdjęć i szkicu. BWD porządkuje wymagania, sprawdza miejsce dla konstrukcji i ustala, czy potrzebny jest model, dokumentacja lub prototyp wybranego elementu.

Proces można podzielić na następujące etapy:

1. Opis funkcji — co konstrukcja ma robić, gdzie ma pracować i z czym współpracować.
2. Materiały z miejsca — zdjęcia, orientacyjne wymiary, szkic i informacje o ograniczeniach.
3. Ustalenie rozwiązania — geometria konstrukcji, oczekiwany ruch, zakres mechaniki i automatyki.
4. Przygotowanie elementów — wykonanie części stalowych, w razie potrzeby z użyciem własnego zaplecza CNC.
5. Złożenie oraz integracja — połączenie ramy z mechanizmem i uzgodnionym sterowaniem.
6. Montaż i uruchomienie — zakres potwierdzany indywidualnie dla projektu.

To opis sposobu podejścia do projektów customowych, a nie lista parametrów prezentowanej klapy. Materiały zdjęciowe dokumentują efekt i część mechanizmu, ale nie pełną dokumentację techniczną.

Stalowa rama i mechanizm jako jeden układ

W nietypowym urządzeniu rama nie jest tylko obudową. Przenosi obciążenia wynikające z pracy ruchomego elementu i wyznacza geometrię jego położenia. Mechanizm musi być dopasowany do konstrukcji, a konstrukcja do miejsca. Rozdzielenie tych tematów pomiędzy niezależne, nieuzgodnione rozwiązania zwiększa ryzyko kolizji i przeróbek.

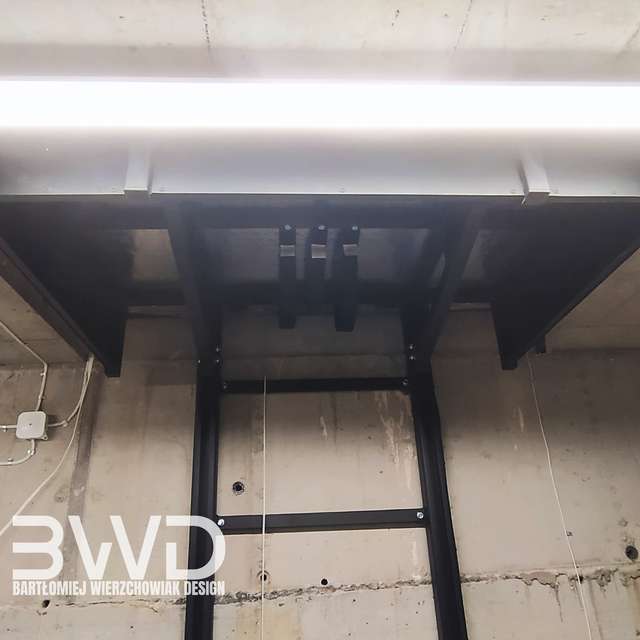

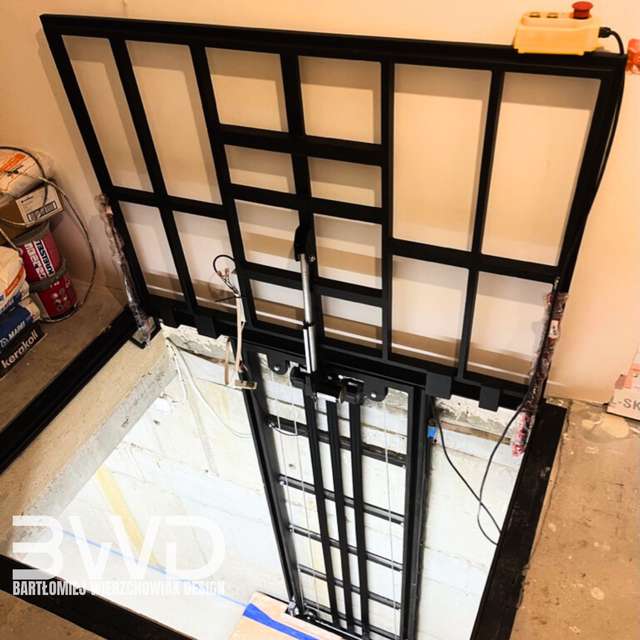

Na fotografiach widać regularny układ stalowych pól w klapie oraz centralnie prowadzoną część mechanizmu od spodu. Można również zobaczyć klapę uniesioną nad otworem i pilot używany do sterowania. Nie identyfikujemy urządzeń ani sposobu transmisji na podstawie wyglądu, ponieważ byłoby to zgadywanie.

Własne możliwości cięcia plazmą CNC są przydatne wtedy, gdy projekt wymaga przygotowania dopasowanych płyt, uchwytów lub innych elementów. Nie oznacza to, że każdy detal tej realizacji wykonano tą metodą — zdjęcia tego nie rozstrzygają. Potwierdzamy jedynie, że CNC jest częścią zaplecza produkcyjnego BWD i może zostać użyte, gdy wymaga tego nowy projekt.

Co daje rozwiązanie przygotowane na wymiar

Najważniejszą wartością jest zgodność z konkretnym problemem. Klient nie musi dopasowywać istniejącego otworu do wymiaru przypadkowego produktu. Zamiast tego rozwiązanie powstaje po rozpoznaniu miejsca oraz oczekiwanego sposobu działania.

Drugą wartością jest możliwość połączenia kilku kompetencji w jednym procesie: projektowania, przygotowania stalowych elementów, wykonania konstrukcji i integracji mechanizmu. Właśnie ten kierunek odróżnia realizację customową od prostego zlecenia spawalniczego.

Trzecią jest możliwość wcześniejszego wychwycenia ograniczeń. Zdjęcie przeszkody, nieoczywisty kierunek ruchu albo brak miejsca na element mechanizmu mogą całkowicie zmienić koncepcję. Im więcej rzetelnych danych trafia do pierwszej oceny, tym szybciej można stwierdzić, czy i w jakiej formie projekt jest wykonalny.

Czego nie należy zakładać bez dokumentacji

Nietypowa realizacja może wyglądać efektownie, ale fotografia nie zastępuje projektu technicznego. Na jej podstawie nie można potwierdzić nośności, dopuszczalnych obciążeń, cyklu pracy, zabezpieczeń ani zgodności z wymaganiami dla konkretnego zastosowania. Dlatego nowego projektu nie wyceniamy przez proste skopiowanie widocznej konstrukcji.

Przy elementach ruchomych trzeba szczególnie dokładnie opisać sposób użycia i otoczenie. Jeżeli konstrukcja ma pracować w miejscu dostępnym dla ludzi, na zewnątrz, w wilgoci albo w pobliżu innych urządzeń, taka informacja powinna pojawić się od początku. Ocena może też wykazać potrzebę dodatkowych uzgodnień lub udziału specjalisty z innej branży.

Nietypowe konstrukcje w Lublinie, Kraśniku i okolicach

BWD działa w Gościeradowie i przyjmuje zapytania o konstrukcje na zamówienie z województwa lubelskiego oraz sąsiednich powiatów. Jeśli szukasz wykonawcy nietypowej konstrukcji stalowej w Lublinie, Kraśniku, Annopolu lub okolicy, lokalizacja jest jednym z danych potrzebnych do oceny. Pozwala określić warunki ewentualnego pomiaru, dostawy i montażu.

Miejsce pokazanej realizacji nie jest potwierdzone w materiałach, dlatego nie przypisujemy jej do żadnego miasta.

Inny, znacznie prostszy przykład jednostkowego produktu przedstawia stalowa huśtawka z elementami CNC. Oba projekty łączy brak gotowego, katalogowego punktu wyjścia, ale różnią się funkcją i poziomem integracji mechaniki.

Masz nietypowy projekt ze stali?

Do pierwszej oceny przygotuj:

• zdjęcia miejsca z kilku stron,
• orientacyjne wymiary,
• prosty szkic,
• zdjęcie inspiracji, jeśli istnieje,
• opis oczekiwanego sposobu działania,
• informację, gdzie i w jakich warunkach konstrukcja ma pracować.

Nie musisz mieć gotowej dokumentacji produkcyjnej. Ważne, aby jasno opisać problem i nie ukrywać ograniczeń miejsca. Na tej podstawie BWD może sprawdzić możliwość wykonania konstrukcji na wymiar i wskazać, jakie dane będą potrzebne dalej.
